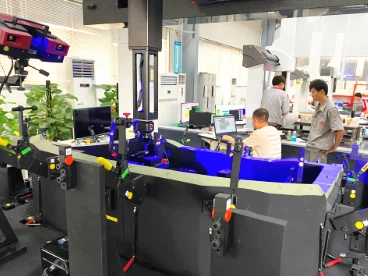

Principios y componentes básicos del dispositivo de inspección

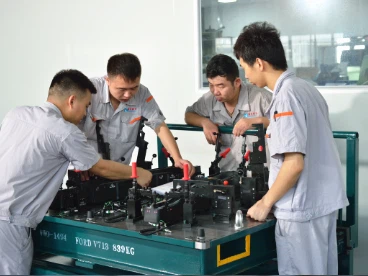

Los dispositivos de inspección son dispositivos auxiliares en máquinas herramienta que sirven como equipos de proceso para montar piezas de trabajo. Para que se forme la pieza de trabajo, debe haber un movimiento relativo entre la pieza de trabajo y la herramienta de corte. Por lo tanto, se debe determinar la posición de la pieza de trabajo con respecto a la herramienta de corte, y esta posición relativa debe permanecer constante durante el proceso de corte.
Comprobación del principio de posicionamiento del dispositivo
Principio de posicionamiento de seis-puntos: una pieza de trabajo con seis grados de libertad opera en un sistema de coordenadas cartesiano. Un dispositivo utiliza seis puntos de soporte distribuidos racionalmente para restringir cada uno de estos seis grados de libertad, definiendo completamente la posición de la pieza de trabajo dentro del dispositivo. Esto se denomina "principio de posicionamiento de seis-puntos".
Aplicación del-Principio de posicionamiento de seis puntos-Posicionamiento completo de la pieza de trabajo: cuando los seis grados de libertad están restringidos por los componentes de posicionamiento del dispositivo, colocando la pieza de trabajo en una posición completamente definida dentro del dispositivo, esto se denomina posicionamiento completo.
Aplicación del-Principio de posicionamiento de seis puntos-Posicionamiento incompleto de la pieza de trabajo: el posicionamiento en el que algunos grados de libertad no están restringidos por los componentes de posicionamiento del dispositivo, y esto no afecta los requisitos de mecanizado, se denomina posicionamiento incompleto.

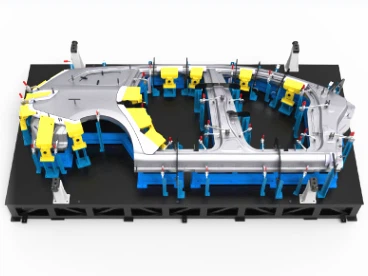

Estructura de posicionamiento
Posicionamiento por agujero redondo
Posicionamiento por cilindro exterior
Posicionamiento por un pasador en un lado
Posicionamiento mediante un pasador en ambos lados
